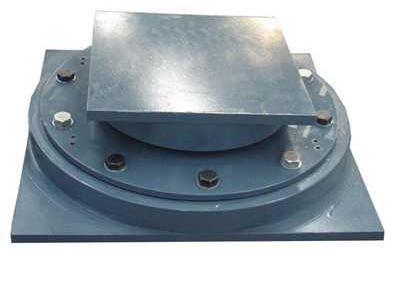

網架球形鋼支座如何安裝

日期：2019-03-27 點擊量：

　網架球鉸支座技能參數、支座豎向承載力分為300KN~10000KN十四個等級、支座的抗水平力為豎向承載力的20百分之；支座抗豎向拉力： GKQZ型、GJQZ型抗豎向拉力為豎向承載力的20百分之； GKGZ型、GJGZ型抗豎向拉力為豎向承載力的30百分之。

　　規劃轉角為0.08rad（可依據用戶要求另行規劃）、支座的徑向位移量±20mm-±50mm,環向位移量±60mm-±100mm;以上技能要求均可依據客戶要求規劃出產。網架球形鋼支座的裝置計劃、銜接方式應與結構規劃人員詳細商定，以確保上、下部結構與支座的牢靠銜接和功用發揮網架球形鋼支座下部鋼筋砼柱的標號不得低于C40級。

　　網架球形鋼支座柱內配筋應參閱本支座規劃時的研討剖析成果，即在自柱頂沿柱軸線方向柱腳方向的0.25b至0.6b的高度范圍內（b為柱截面寬度），增大水平箍筋截面的裝備，其增加量依承載力剖析成果確認。

　　網架球形鋼支座活動支座依據規劃需求在上支座板與滑板之間設置偏值。網架球形鋼支座支座和預埋鋼板的銜接若選用焊接時，要采納降溫辦法，或對邊斷續焊的辦法，避免支座鋼件過熱而損壞聚四板，橡膠密封圈和5201硅脂。

　　網架球形鋼支座裝置前應使下部結構的標高和水平度滿意規劃要求。支座四角高差不大于1㎜。網架球形鋼支座支座中心線應與主梁中心線及下部結構裝置線重合。
